河南济源豫光金铅实验室实验台通风柜设计安装案例

发布时间:2024-07-15 浏览量:648

河南济源豫光金铅实验室实验台通风柜设计安装案例


微信图片_20240705143748


微信图片_20240705143744


微信图片_20240705143740


微信图片_20240705143712


微信图片_20240705143720


实验室通风柜系统对于确保实验室的空气质量和安全性至关重要。以下是此次实验室通风柜和实验台的设计方案:

  1. 确定实验室类型和用途:根据实验室的研究类型确定需要多少个通风柜。同时,需要考虑实验室的工艺要求,以确定需要何种类型的通风柜。

  2. 位置选择:在确定通风柜的数量后,需要合理确定通风柜在实验室中的位置。通风柜应尽量远离门口、送风口和人员频繁往来的通道,以避免干扰气流。同时,通风柜应远离精密仪器,以避免对仪器操作产生影响。

  3. 通风系统设计:根据实验室的工艺要求和通风柜的排风要求,需要设计合适的通风系统和补风系统。需要考虑风管的位置和走向,确保气流能够尽快排走,不污染环境和操作者。同时,需要确定通风机房和通风竖井的位置。

  4. 实验台设计:根据实验室的类型和用途,需要选择合适的实验台材料、大小和形状。实验台应与通风柜的位置相配合,确保气体能够被尽快排出,同时也要考虑排水、电力和数据线路的铺设问题。

  5. 电气控制设计:对于电动通风柜,需要考虑电气控制系统的设计。需要合理确定控制方式,包括手动控制、自动控制和智能控制等。同时,需要预留足够的电源插座和电线槽,以方便操作者使用。

  6. 安全措施:需要考虑实验室的安全问题。需要设置紧急出口,确保操作者在紧急情况下能够迅速离开实验室。同时,需要安装烟雾探测器和灭火设备,以防止火灾的发生。

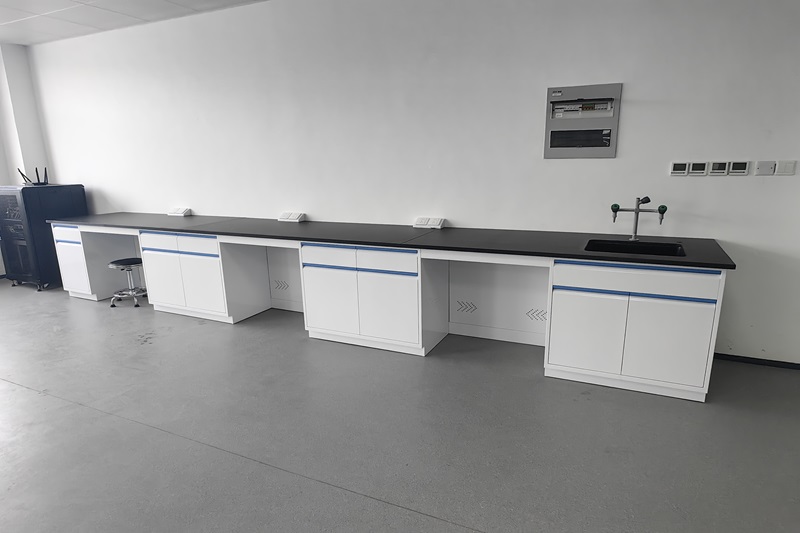

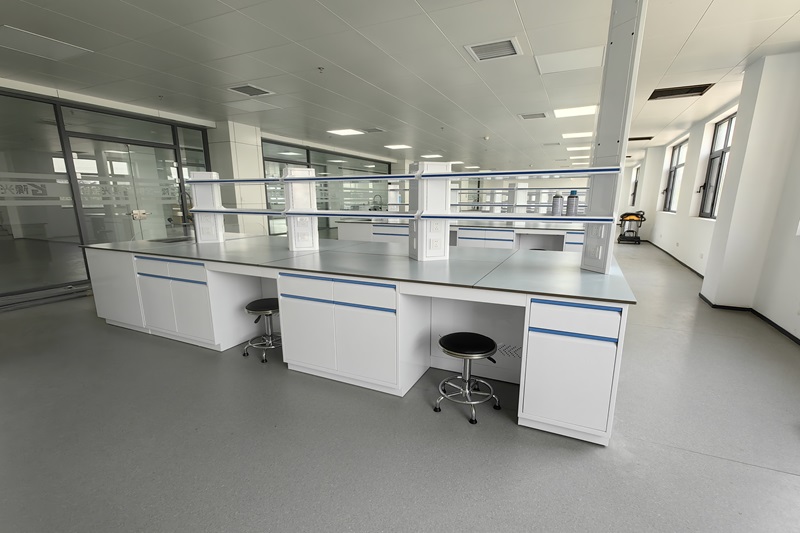

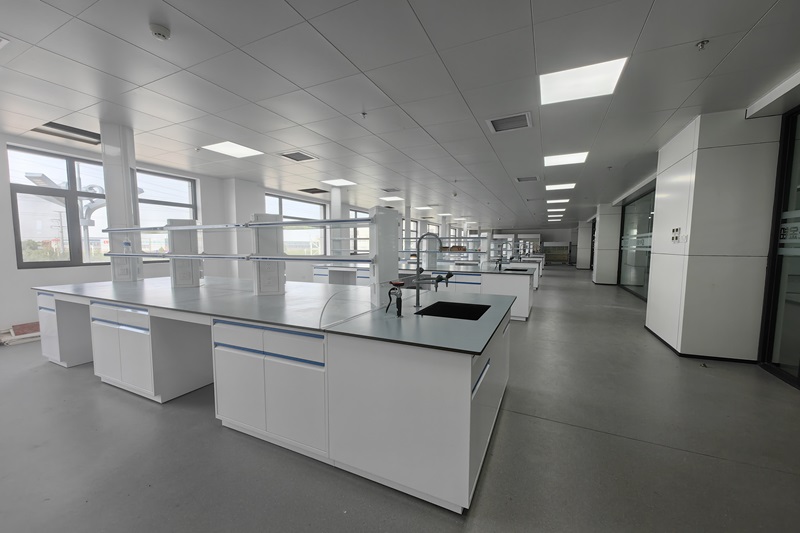

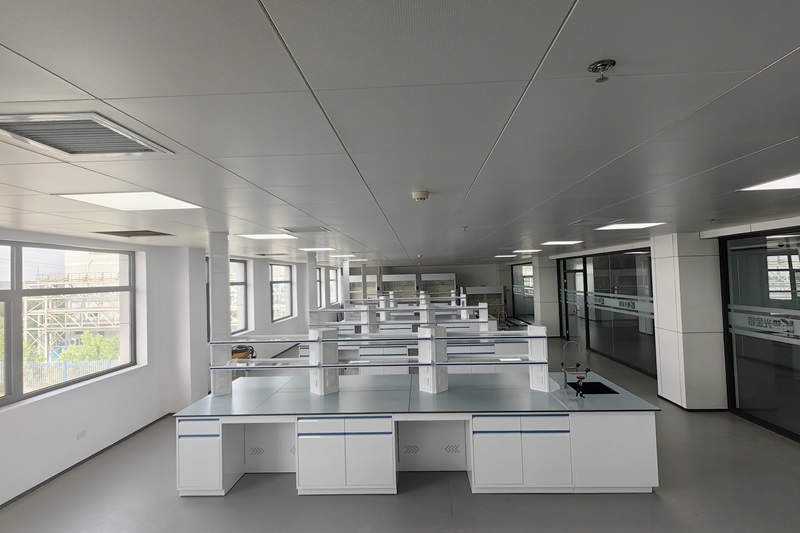

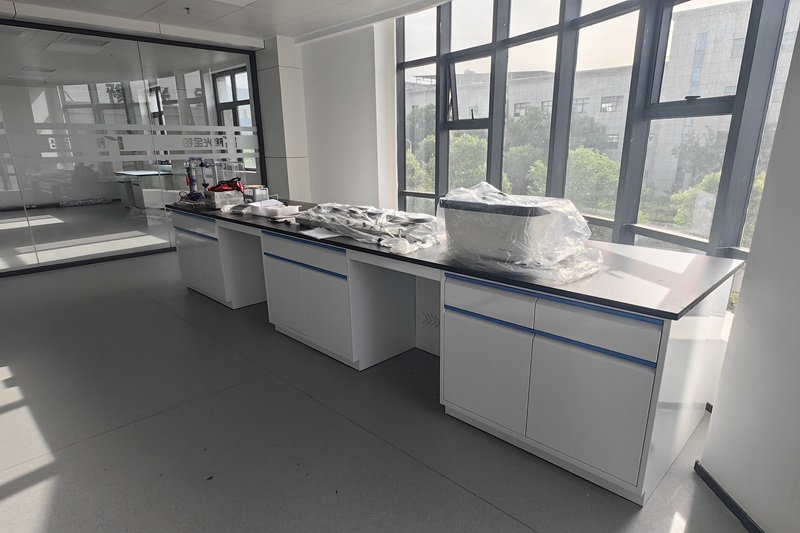

实验室实验台安装步骤如下:

  1. 准备工作:清理和整备实验室,确保地面干燥、平滑。

  2. 安装底柜:底柜应独立完整,左右双门柜应该是开放式的,不应设置中间支撑列以避免影响项目的访问。落地式底柜必须配备钢制调节脚和底柜,下缘距离地面的高度应大于10mm。所有钢制柜和框架应经过良好和完整的耐酸碱环氧粉末烘烤工艺,烤漆成品膜平均厚度在75米以上。实验台各单元底柜的门板和抽屉应便于更换,无任何障碍。每一相邻底柜的型式和高度相同的门和抽屉应在同一中线,不应因加工不良而造成,中间线之间的间隙应在3.175 mm(1≤8)以内。底柜与底柜的间隙距离不应超过1 mm,接头上下误差不应超过0.5 mm。如果所有的柜子都需要连接在一起,则必须在调整好水平后再连接,连接时,接头处均匀密缝的距离不得超过0.7mm,上下接缝的误差不得超过0.5mm。

  3. 安装台面:实验台的面板应尽可能保持完整,接头应尽量减少,不要垂直连接。检查实验台面外缘以下是否有沟槽,沟槽应采用凹形加工,而不是隆起型。沟槽的宽度应不小于2mm,深度不应小于3mm。

  4. 安装插座和水龙头:检查水、电、气和风管的位置和界面,检查设计是否有偏差,并及时将信息反馈给项目经理,项目经理与业主或其他承包商沟通,以确定解决方案。在装实验台前要提前把进水管和排水管的位置预留好,方便装完实验台后对接管道。

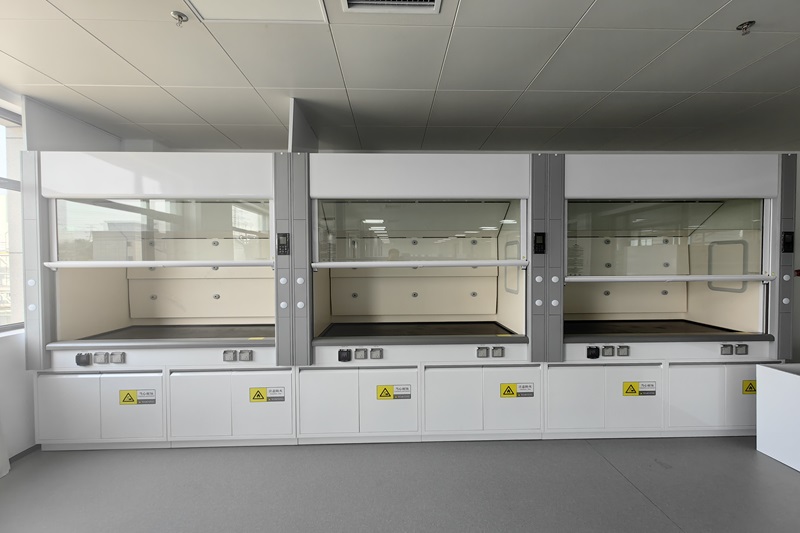

实验室通风柜的安装方案包括以下步骤:

  1. 准备工作:清理和整备实验室,确保地面干燥、平滑。

  2. 确定通风柜的尺寸和位置:根据实验室的布局和使用需求,确定通风柜的尺寸和位置。确保通风柜与墙壁和其他设备之间留有适当的空间,以便空气流通。

  3. 安装通风柜:将通风柜放置在确定的位置,并确保其底部支架牢固地固定在地面上。然后,依次组装通风柜的柜体、台面、抽屉等部件,确保每个部件都牢固地连接在一起。

  4. 安装电动风阀:每台通风柜上需要安装一只电动风阀,当其中一台通风柜的开关打开时,电动风阀打开,同时输出一个信号到智能控制器,智能控制器通知变频器加速。

  5. 连接智能控制系统:根据实验室的设计结构,将通风柜的开关连接到智能控制器,智能控制器连接到变频器,变频器连接到风机。
